鸢尾花数据集分析|机器学习

Iris is good|前言

待更

Dataset Exploratory|数据探查

读取数据

import numpy as np
from sklearn import decomposition
import matplotlib.pyplot as plt
import pandas as pd
import seaborn as sns
# 导入鸢尾花数据(sklearn库自带)
from sklearn.datasets import load_iris

iris = load_iris() # 读取数据
icls = iris.target #保存类别标签
iris = pd.DataFrame(iris.data,
                    columns=[
                        'sepal_length',
                        'sepal_width',
                        'petal_length',
                        'petal_wifth']
                   )
Setosa = iris.loc[icls==0] #第一类鸢尾花
Versicolour = iris.loc[icls==1] #第二类鸢尾花
Virginica = iris.loc[icls==2] #第三类鸢尾花

协方差矩阵

print('总协方差矩阵:')
print(iris.cov()) #求取总协方差矩阵

print('Setosa类协方差矩阵:')
print(Setosa.cov())

print('Versicolour类协方差矩阵:')
print(Versicolour.cov())

print('Virginica类协方差矩阵:')
print(Virginica.cov())

输出结果：

总协方差矩阵:
              sepal_length  sepal_width  petal_length  petal_wifth
sepal_length      0.685694    -0.042434      1.274315     0.516271
sepal_width      -0.042434     0.189979     -0.329656    -0.121639
petal_length      1.274315    -0.329656      3.116278     1.295609
petal_wifth       0.516271    -0.121639      1.295609     0.581006

Setosa类协方差矩阵:
              sepal_length  sepal_width  petal_length  petal_wifth
sepal_length      0.124249     0.099216      0.016355     0.010331
sepal_width       0.099216     0.143690      0.011698     0.009298
petal_length      0.016355     0.011698      0.030159     0.006069
petal_wifth       0.010331     0.009298      0.006069     0.011106

Versicolour类协方差矩阵:
              sepal_length  sepal_width  petal_length  petal_wifth
sepal_length      0.266433     0.085184      0.182898     0.055780
sepal_width       0.085184     0.098469      0.082653     0.041204
petal_length      0.182898     0.082653      0.220816     0.073102
petal_wifth       0.055780     0.041204      0.073102     0.039106

Virginica类协方差矩阵:
              sepal_length  sepal_width  petal_length  petal_wifth
sepal_length      0.404343     0.093763      0.303290     0.049094
sepal_width       0.093763     0.104004      0.071380     0.047629
petal_length      0.303290     0.071380      0.304588     0.048824
petal_wifth       0.049094     0.047629      0.048824     0.075433

公共协方差矩阵

根据公共协方差的定义，有：

$$\mathbf{S}=\sum_i \hat{P}(C_i)\mathbf{S}_i$$

其中，$\hat{P}(C_i)=\frac{\sum_tr_i^t}{N}$，如果第$t$个样本$\mathbf{x}^t\in C_i$，则$r_i^t=1$，否则为$0$。

于是，可以编程对共享协方差进行计算：

P0 = Setosa.shape[0]/iris.shape[0]
P1 = Versicolour.shape[0]/iris.shape[0]
P2 = Virginica.shape[0]/iris.shape[0]
# 事实上P0=P1=P2=1/3
publicCov = P0*Setosa.cov()+P1*Versicolour.cov()+P2*Virginica.cov()
print('共享协方差矩阵:')
print(publicCov)

输出结果：

共享协方差矩阵:
              sepal_length  sepal_width  petal_length  petal_wifth
sepal_length      0.265008     0.092721      0.167514     0.038401
sepal_width       0.092721     0.115388      0.055244     0.032710
petal_length      0.167514     0.055244      0.185188     0.042665
petal_wifth       0.038401     0.032710      0.042665     0.041882

相关系数矩阵

print('相关系数矩阵:')
print(iris.corr()) #求取皮尔逊相关系数矩阵

sns.heatmap(iris.corr(),annot=True,cmap='YlGnBu')
plt.show() #相关系数热力图显示

输出结果：

相关系数矩阵:
              sepal_length  sepal_width  petal_length  petal_wifth
sepal_length      1.000000    -0.117570      0.871754     0.817941
sepal_width      -0.117570     1.000000     -0.428440    -0.366126
petal_length      0.871754    -0.428440      1.000000     0.962865
petal_wifth       0.817941    -0.366126      0.962865     1.000000

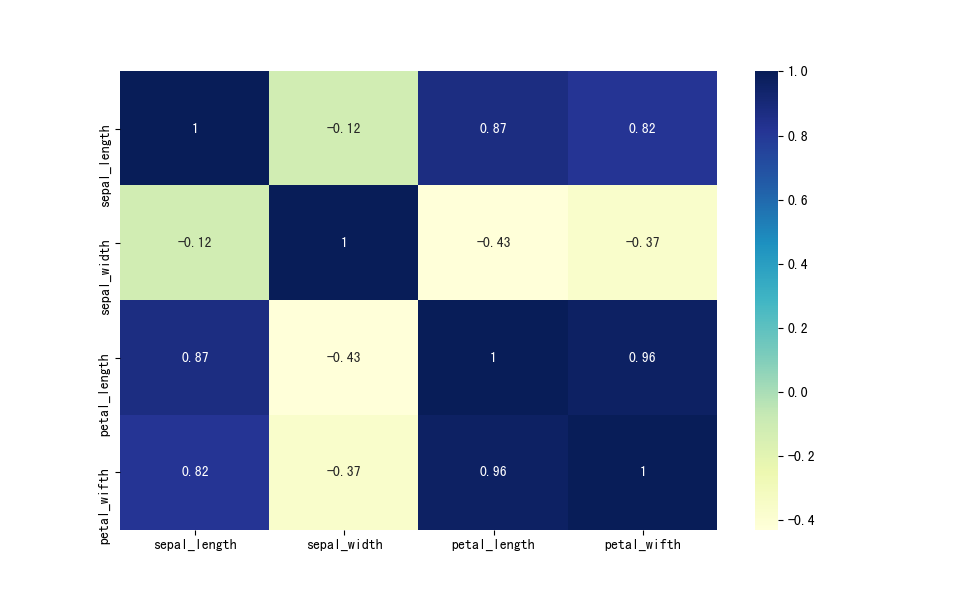

热力图：

PCA|主成分分析

关于PCA的相关原理见本站文章：

降维技术|SLie's Blog

https://qslie.top/posts/8277edaf

通过numpy库自写实现

# 中心化/零均值化
def zeroMean(data):
    newData = data - np.mean(data,axis=0)
    return newData

def myPCA(data,n):
    #数据中心化
    newData = zeroMean(data)
    #cov用于求协方差矩阵，参数rowvar = 0说明数据一行代表一个样本
    covMat = np.cov(newData,rowvar=0)
    #np.linalg.eig用于求矩阵的特征值和特征向量
    eigVals, eigVects = np.linalg.eig(np.mat(covMat))
    #对特征值从小到大排列
    eigValIndice = np.argsort(eigVals)
    #得到最大的n个特征值的下标
    n_eigValIndice = eigValIndice[-1:-(n+1):-1]
    #得到下标对应的特征向量
    n_eigVects = eigVects[:, n_eigValIndice]
    #低维特征空间的数据
    lowDData = newData * n_eigVects
    return np.array(lowDData)

sklearn库实现

# PCA对数据data降至n维
def PCA(data, n):
    from sklearn.decomposition import PCA #引入PCA模块
    pca = PCA(n_components=n) #设置最终维度n
    pca_result = pca.fit_transform(data) #变换
    return pca_result

完整代码

import numpy as np
from sklearn import decomposition
import matplotlib.pyplot as plt

# 导入鸢尾花数据(sklearn库自带)
from sklearn.datasets import load_iris

# PCA对数据data降至n维
def PCA(data, n):
    from sklearn.decomposition import PCA #引入PCA模块
    pca = PCA(n_components=n) #设置最终维度n
    pca_result = pca.fit_transform(data) #变换
    return pca_result

# 中心化/零均值化
def zeroMean(data):
    meanVal = np.mean(data,axis=0)
    newData = data - meanVal
    return newData, meanVal

def myPCA(data,n):
    #数据中心化
    newData, meanVal = zeroMean(data)
    #cov用于求协方差矩阵，参数rowvar = 0说明数据一行代表一个样本
    covMat = np.cov(newData,rowvar=0)
    #np.linalg.eig用于求矩阵的特征值和特征向量
    eigVals, eigVects = np.linalg.eig(np.mat(covMat))
    #对特征值从小到大排列
    eigValIndice = np.argsort(eigVals)
    #得到最大的n个特征值的下标
    n_eigValIndice = eigValIndice[-1:-(n+1):-1]
    #得到下标对应的特征向量
    n_eigVects = eigVects[:, n_eigValIndice]
    #低维特征空间的数据
    lowDData = newData * n_eigVects
    return np.array(lowDData)


# 可视化
def plot(target,pca_result):
    plt.scatter(pca_result[target == 0, 0], pca_result[target == 0, 1], color='r')
    plt.scatter(pca_result[target == 1, 0], pca_result[target == 1, 1], color='g')
    plt.scatter(pca_result[target == 2, 0], pca_result[target == 2, 1], color='b')
    plt.title('iris的PCA降维可视化')


if __name__ == '__main__':
    iris = load_iris() # 读取数据
    pca_result = PCA(iris.data,2) # 使用PCA进行降维
    plt.figure()
    plot(iris.target,pca_result) # 画图
    plt.figure()
    pca_result = myPCA(iris.data,2) # 使用PCA进行降维
    plot(iris.target,pca_result) # 画图
    plt.show() #显示图像

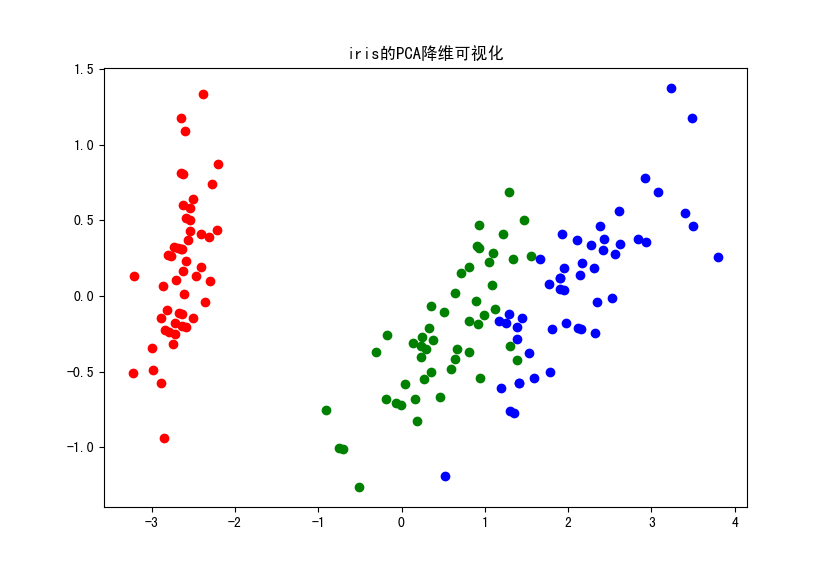

结果可视化

Clustering|聚类

kmeans聚类

以$k=3$进行kmeans聚类，主函数如下：

if __name__ == '__main__':
    iris = load_iris() #读取数据
    estimator = KMeans(n_clusters=3) #取k=3
    estimator.fit(iris.data) #对鸢尾花数据集(剔除已有标签)进行聚类
    pred_target = estimator.labels_ #获取聚类标签
    plot(pred_target,iris.data) #画图
    plt.show()

完整代码

import numpy as np
import matplotlib.pyplot as plt
# 导入鸢尾花数据(sklearn库自带)
from sklearn.datasets import load_iris
# 从sklearn库中导入cluster中的kmeans
from sklearn.cluster import KMeans

# 可视化
def plot(target,pca_result,title):
    plt.scatter(pca_result[target == 0, 0], pca_result[target == 0, 1], color='r')
    plt.scatter(pca_result[target == 1, 0], pca_result[target == 1, 1], color='g')
    plt.scatter(pca_result[target == 2, 0], pca_result[target == 2, 1], color='b')
    plt.title(title)

if __name__ == '__main__':
    iris = load_iris() #读取数据
    estimator = KMeans(n_clusters=3) #取k=3
    estimator.fit(iris.data) #对鸢尾花数据集(剔除已有标签)进行聚类
    pred_target = estimator.labels_ #获取聚类标签
    plt.figure()
    plot(pred_target,iris.data,'iris的kmeans聚类可视化') #画图
    plt.show()

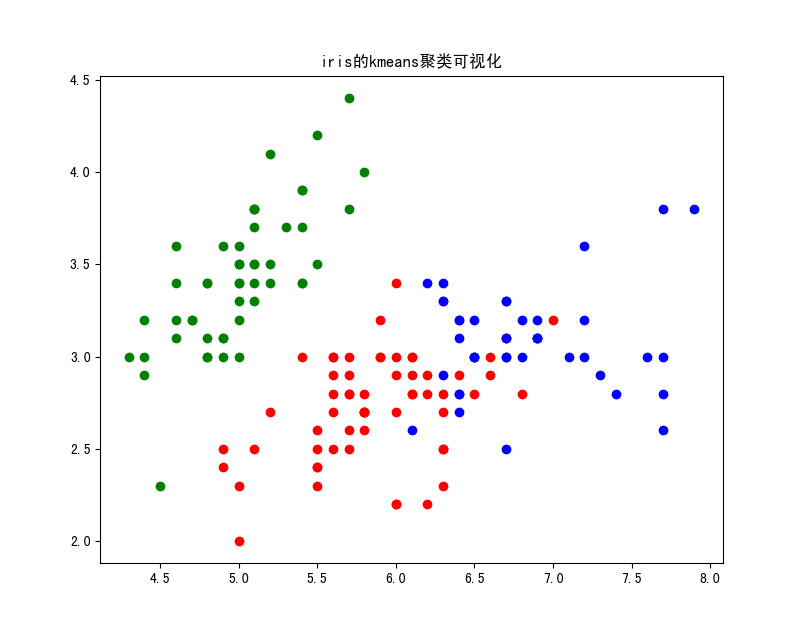

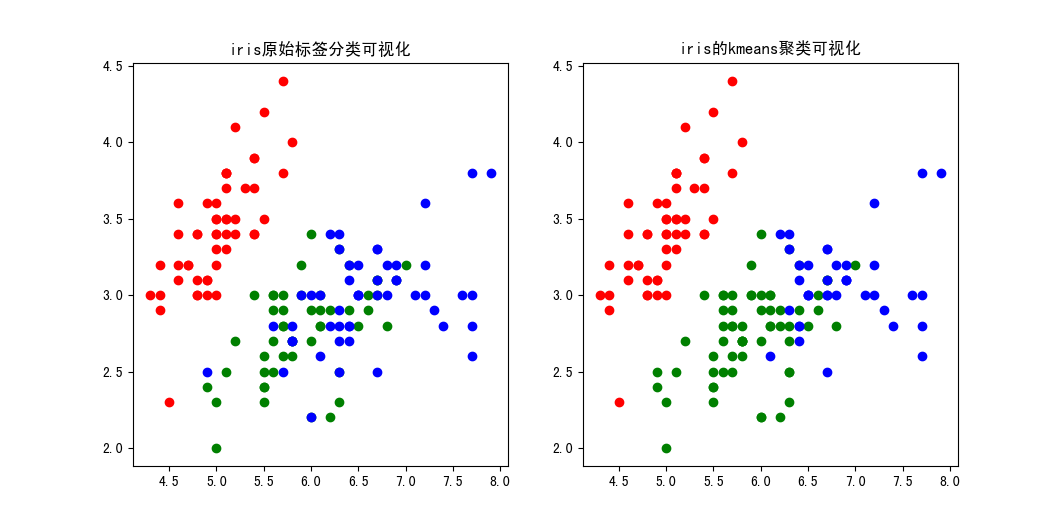

结果可视化与比较

在原代码的基础上，再绘制带标签的分类图像，并将二者进行比较，代码如下：

if __name__ == '__main__':
    iris = load_iris() #读取数据
    estimator = KMeans(n_clusters=3) #取k=3
    estimator.fit(iris.data) #对鸢尾花数据集(剔除已有标签)进行聚类
    pred_target = estimator.labels_ #获取聚类标签
    plt.subplot(1,2,1)
    plot(iris.target,iris.data,'iris原始标签分类可视化')
    plt.subplot(1,2,2)
    plot(pred_target,iris.data,'iris的kmeans聚类可视化')
    plt.show()

可见，图中红色和蓝色点聚类效果较好；但由于$kmeans$聚类算法中心点最近距离选取的思想，与原始数据相比，聚类后得到的图中，绿色的点明显多于实际绿色标签的点。

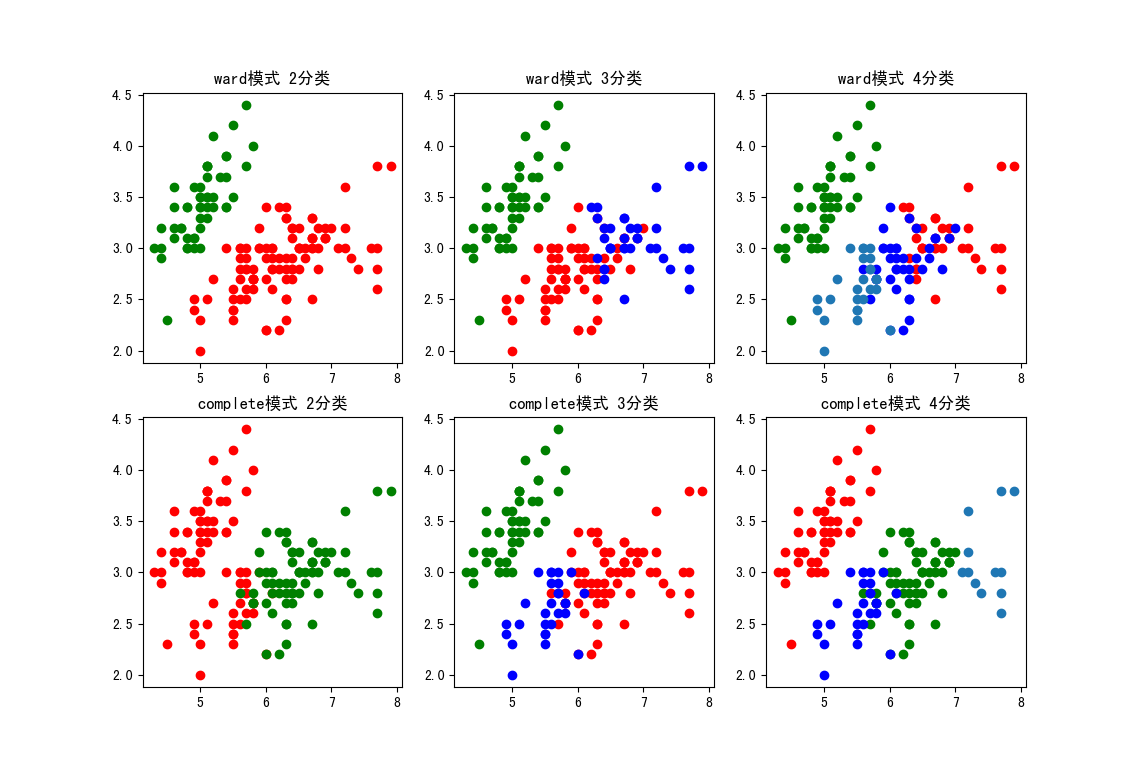

层次聚类

利用sklearn库中的AgglomerativeClustering()函数进行层次聚类。

分别取$singal-link$且$k=2,3,4$ 以及$complete-link$且$k=2,3,4$进行处理。

import numpy as np
import matplotlib.pyplot as plt
# 导入鸢尾花数据(sklearn库自带)
from sklearn.datasets import load_iris
# 从sklearn库中导入cluster中的AgglomerativeClustering
from sklearn.cluster import AgglomerativeClustering

# 可视化
def plot(target,pca_result,title):
    plt.scatter(pca_result[target == 0, 0], pca_result[target == 0, 1], color='r')
    plt.scatter(pca_result[target == 1, 0], pca_result[target == 1, 1], color='g')
    plt.scatter(pca_result[target == 2, 0], pca_result[target == 2, 1], color='b')
    plt.scatter(pca_result[target == 3, 0], pca_result[target == 3, 1])
    plt.title(title)

if __name__ == '__main__':
    iris = load_iris() #读取数据
    mode = ['ward' for i in range(3)] + ['complete' for i in range(3)]
    Kset = [2,3,4,2,3,4]
    for i in range(6):
        estimator = AgglomerativeClustering(linkage=mode[i], n_clusters=Kset[i])
        estimator.fit(iris.data)
        plt.subplot(2,3,i+1)
        plot(estimator.labels_,iris.data,f'{mode[i]}模式 {Kset[i]}分类')
    plt.show()

SVM|支持向量机

为了便于可视化与比较，此处我们先利用前文的$PCA$方法将数据降维成$2-D$，然后继续使用操作。

这里假定如下规则：

$$C=\begin{cases} 0.0001 &,软边缘 \\ 10000 &,硬边缘 \\ \end{cases}$$

利用sklearn库中的SVC可以实现多种核的训练。

代码如下：

import numpy as np
from sklearn import svm #SVM包导入
import matplotlib.pyplot as plt
import pandas as pd
import seaborn as sns

# 导入鸢尾花数据(sklearn库自带)
from sklearn.datasets import load_iris
# 训练集分割
from sklearn.model_selection import train_test_split

# PCA对数据data降至n维
def PCA(data, n):
    from sklearn.decomposition import PCA #引入PCA模块
    pca = PCA(n_components=n) #设置最终维度n
    pca_result = pca.fit_transform(data) #变换
    return pca_result

# 可视化
def plot(target,pca_result,title):
    plt.scatter(pca_result[target == 0, 0], pca_result[target == 0, 1], color='r')
    plt.scatter(pca_result[target == 1, 0], pca_result[target == 1, 1], color='g')
    plt.scatter(pca_result[target == 2, 0], pca_result[target == 2, 1], color='b')
    plt.title(title)


if __name__ == '__main__':
    iris = load_iris() #读取数据
    pca_result = PCA(iris.data,2) # 使用PCA进行降维
    X_train, X_test, y_train, y_test = train_test_split(pca_result, iris.target,
                                                        test_size=0.3, # 三七分割数据
                                                        random_state=0) #保持程序每次运行结果不变
    # 线性核 RBF核 软边缘 硬边缘
    lin_svc1 = svm.SVC(kernel='linear',C=0.0001).fit(X_train, y_train)
    lin_svc2 = svm.SVC(kernel='linear',C=10000).fit(X_train, y_train)
    lin_svc1 = svm.SVC(kernel='linear',C=0.0001).fit(X_train, y_train)
    rbf_svc1 = svm.SVC(kernel='rbf',C=0.0001).fit(X_train, y_train)
    rbf_svc2 = svm.SVC(kernel='rbf',C=10000).fit(X_train, y_train)
    # 设置网格步长
    h = .02
    # 根据最值设置网格大小用于预测
    x_min, x_max = X_train[:, 0].min() - 1, X_train[:, 0].max() + 1
    y_min, y_max = X_train[:, 1].min() - 1, X_train[:, 1].max() + 1
    xx, yy = np.meshgrid(np.arange(x_min, x_max, h),
                        np.arange(y_min, y_max, h))

    # 图像标题
    titles = ['Linear and C=0.0001','Linear and C=10000',
            'RBF and C=0.0001','RBF and C=10000']

    # 循环 依次绘制出不同训练的结果
    for i, clf in enumerate(( lin_svc1, lin_svc2,rbf_svc1,rbf_svc2)):
        # 计算预测值
        xy = np.c_[xx.ravel(),yy.ravel()]
        Z = clf.predict(xy)
        Z = Z.reshape(xx.shape)
        # 绘制结果图
        plt.subplot(2, 2, i + 1)
        # 边界
        # plt.pcolormesh(xx, yy, Z, cmap=plt.cm.Paired）
        plt.contourf(xx, yy, Z, cmap=plt.cm.Paired, alpha=0.5)
        plt.contour(xx,yy,Z,colors=['k','k','k'],levels=[-125,0,125],linestyles=['--','-','--'])
        # 真实散点图
        plt.scatter(pca_result[:, 0], pca_result[:, 1], c=iris.target, cmap=plt.cm.Paired)
        # 支持向量
        plt.scatter(clf.support_vectors_[:,0],clf.support_vectors_[:,1], s=80,facecolors='none', edgecolors='k')
        plt.xlim(xx.min(), xx.max())
        plt.ylim(yy.min(), yy.max())
        plt.xticks(())
        plt.yticks(())
        plt.title(titles[i])

    plt.show()

由图可知，在数据分布不具备明显的线性可分情况下，RBF核的效果优于线性核。此外，当惩罚因子过小时，对边界的限制会相应降低，从而导致允许更多的支持向量被划入边界内，导致分类效果不佳。甚至当惩罚因子$C$小到一定程度时，所有点都将包含。
